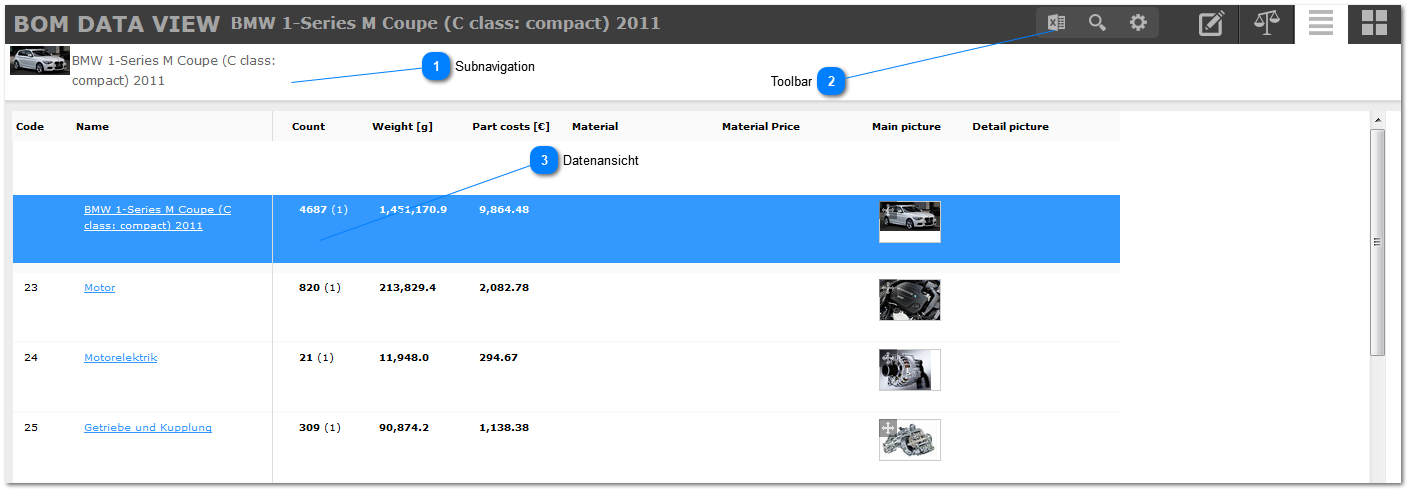

Die Tabellenansicht zeigt die jeweiligen Subbauteile der obersten Ebene des ausgewählten Bauteils zusammen mit deren Detaildaten an. Auch hier kann einfach zwischen den Komponenten navigiert werden.
Subnavigation
Die Subnavigationsleiste dient dem Anzeigen der aktuellen Strukturtiefe und zur Orientierung innerhalb der Bauteile einer Instanz. Hier werden jeweils der Name des Bauteils und falls vorhanden auch ein Bild angezeigt.
Über diese Leiste kann jederzeit wieder zu einem Bauteil über dem aktuellen Element zurückgesprungen werden.
Wenn ein wenig tiefer in die Struktur des Bauteils gegangen wird, so könnte dies wie folgt aussehen:

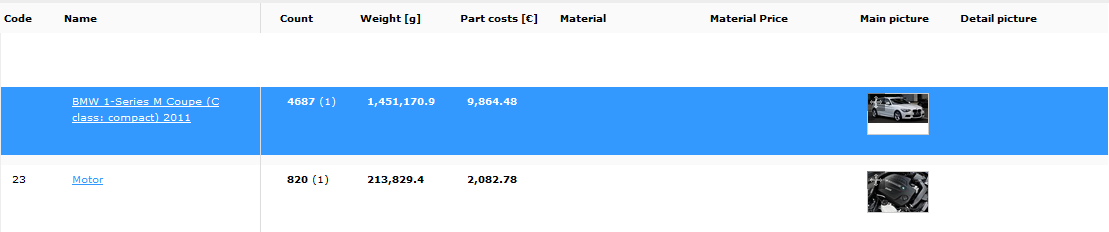

Innerhalb der Datenansicht werden die Bauteildaten dargestellt. Der blau markierte Bereich stellt hier immer die aktuell gewählte Ebene dar.
Hellblau gefärbte und unterstrichene Bauteilnamen signalisieren, dass Subbauteile vorhanden sind, zu diesen kann man mit einem Klick auf den Text gelangen. Wenn das aktuell markierte Bauteil weitere Bauteile enthält, so wird der Text weiß unterstrichen dargestellt und kann ebenfalls geklickt werden.
Feststehender Tabellenkopf
Die Kopfdaten der Tabelle sind feststehend, das heißt, dass diese auch wenn das Browserfenster zu klein für den dargestellten Inhalt wäre nicht aus dem Bild verschwinden, lediglich der Inhalt kann dann Horizontal und Vertikal gescrollt werden.
Die Vertikale Trennlinie auf der linken Seite der Tabelle signalisiert an welcher Stelle (hier zwischen Name und Anzahl) die Daten beginnen, welche gescrollt werden können.
EHPV Tabellen

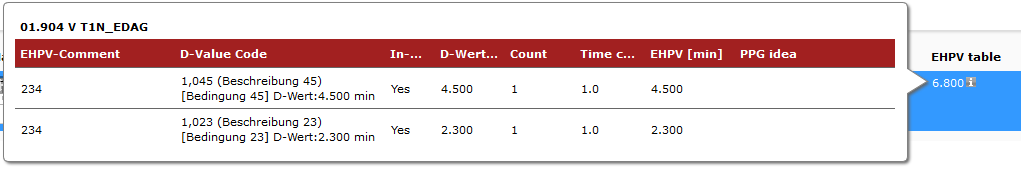

Für EHPV Tabellen wird in der BOM Datenansicht der Gesamtwert als Zahl angezeigt. Hinter dem Datenwert befindet sich ein Informationssymbol. Wenn man den Mauszeiger über das Informationssymbol hält, bekommt man die zugehörige Tabelle angezeigt:
