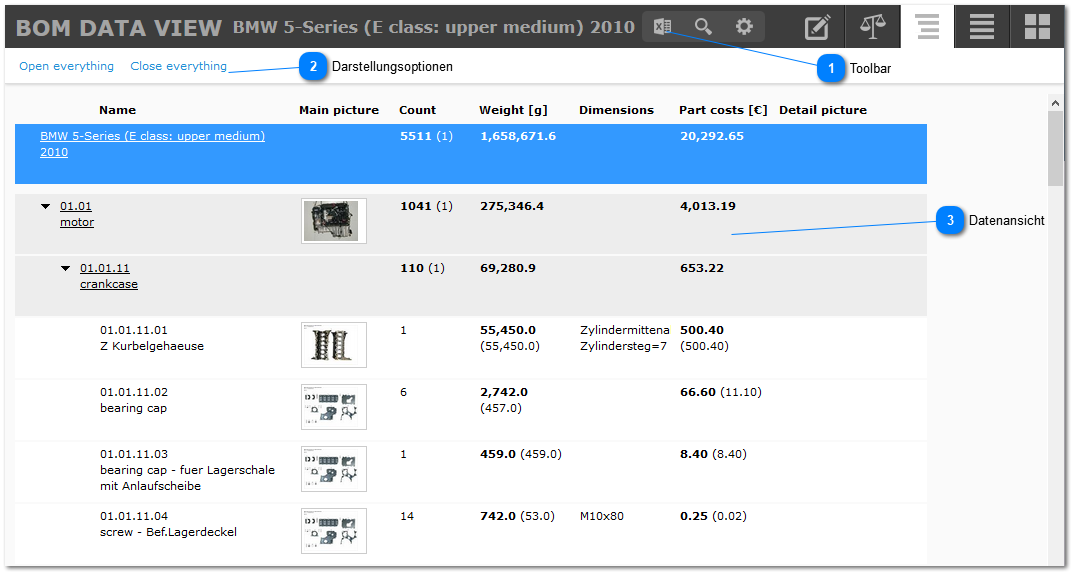

Die Strukturansicht wurde dazu konzipiert die gesamte Stückliste inklusive der korrekten Hierarchie darzustellen. Zusätzlich findet sich hier eine speziell optimierte Suchfunktion, welche auf die Bedürfnisse der Darstellung angepasst wurde.
Toolbar
Grundsätzlich ist die Toolbar wie auf allen anderen Seiten der BOM umgesetzt, nähere Informationen finden sich hier, es gibt jedoch kleinere Unterschiede bei der Suchfunktion.
Suchfunktion

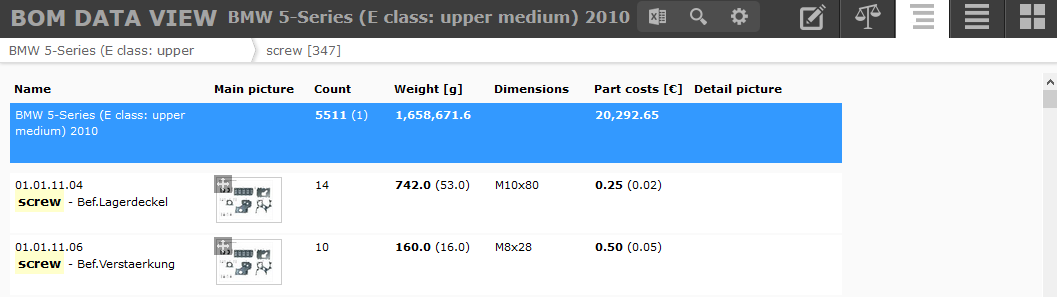

Das Ausführen einer Suche funktioniert wie auf allen anderen Seiten der BOM Datenansicht auch, allerdings unterscheidet sich die Ansicht mit deren Möglichkeiten von der normalen Suche. Die Suchergebnisse werden, wie in der folgenden Darstellung ersichtlich wird, alle untereinander und mit dem vollständigen Bauteilcode dargestellt. Die Sortierung der Suchergebnisse erfolgt absteigend nach dem Bauteilcode, zusätzlich wird das jeweilige Top-Level Bauteil, in diesem Fall das Hauptobjekt, blau hinterlegt dargestellt.
Bearbeitungsfunktionen
Zusätzlich zur normalen Darstellung der Suchergebnisse stehen hier auch noch Bearbeitungsfunktionen zur Verfügung.
Bauteil bearbeiten
Öffnet die Dateneingabe ausschließlich mit dem entsprechenden Bauteil.
BOM Schnellvergleich
Ruft den BOM Schnellvergleich für die Stückliste auf.
BOM Export
Ruft den BOM Excel Export für den Export des spezifischen Bauteils auf.

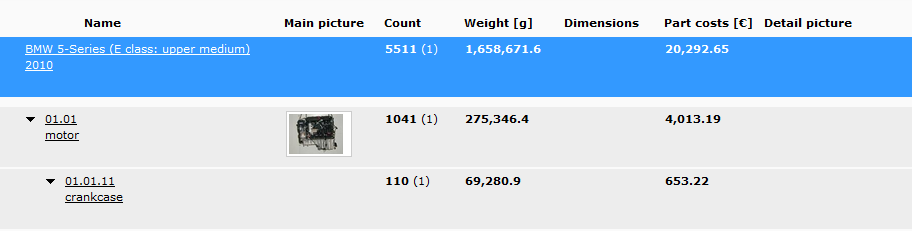

Die Darstellung der Daten in der Strukturansicht erfolgt analog zu allen anderen Seiten der BOM Datenansicht. Lediglich die Schriftfarben und dergleichen wurden etwas verändert, um Übersichtlichkeit auch bei sehr ausladenden Darstellungen sicherstellen zu können.
