Bauteileingabe

Bauteileingabe
1

Navigation und Baumstruktur

1. Navigation und Baumstruktur
Die Navigation der Dateneingabe ist grundsätzlich in zwei Teile aufgespalten.


"Zurück" und "Nächste" Buttons


Diese Buttons dienen zur Navigation innerhalb der Baumstruktur des Produktes in der Dateneingabe. Sie sind deswegen praktisch, weil hier jeweils alle Ebenen eines Produktes abgearbeitet werden können, ohne dabei Bauteile auszulassen. Daher sind diese Buttons für die Ersteingabe von Daten zu empfehlen.


Baumstruktur

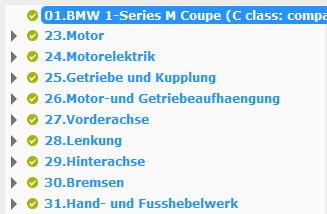

Die Baumstruktur gibt alle Ebenen eines Produktes wieder und zeigt so detailliert an, wo man sich befindet, darüber hinaus kann sie zur Navigation verwendet werden. Die oberste Ebene dieser Struktur stellt jeweils die Basissysteminstanz dar, für welche die Stückliste erstellt wurde.



Navigation in der Struktur


Mit einem Klick auf das jeweilige Bauteil, werden sofort die Daten dieses geladen, dabei wird das Bauteil auch selektiert, was an einer Blauen Hinterlegung des Textes erkennbar ist.

Blaue Schrift und dieses Icon signalisieren, dass ein Bauteil Subbautteile enthält. Existieren keine weiteren Subbauteile, so wird die Bauteilbezeichnung in schwarzer Schrift dargestellt.
Die Liste mit Subbauteilen kann mithilfe der oben beschriebenen Buttons, per Klick auf das Icon oder per Doppelklick auf den Text erweitert/reduziert werden.

Hinweis: Die Baumstruktur wird auch aktualisiert, wenn die Navigation über die "Zurück" und "Nächste" Buttons stattfindet. So wird sichergestellt, dass immer das aktuell gewählte Bauteil ausgewählt ist.


Zusatzbezeichnung


Es kann vorkommen, dass Bauteile sog. Zusatzbezeichnungen haben, diese werden hinter der Bauteilbezeichnung in grau dargestellt. Die Zusatzbezeichnung eines Bauteils wird durch das "Name"-Feld in den Grunddaten dieses festgelegt.

2

Bauteilfreigabe

2. Bauteilfreigabe

Wie auch bei normalen System-/Modulinstanzen gibt es bei der BOM die Möglichkeit Bauteilinstanzen freizugeben oder die Freigabe zu entziehen. Hierbei ist es wichtig, dass Bauteilinstanzen explizit oder implizit durch einen Benutzer freigegeben werden müssen,  um z.B. in der BOM Datenansicht und in Filtern angezeigt zu werden.

Hinweis: Die Bauteilfreigabe der BOM muss explizit in der Systemkonfiguration aktiviert werden, da diese standardmäßig deaktiviert ist, daher ist sie in Ihrem System unter Umständen nicht verfügbar. Bitte setzen Sie sich für genauere Informationen mit INDEC in Verbindung.


Bauteilfreigabe inaktiv


Wenn die Bauteilfreigabe nicht aktiv ist, so werden alle neu erstellten Bauteile automatisch freigegeben. Wenn diese Bauteile nach dem Erstellen nicht bearbeitet wurden, wird dies in der BOM Dateneingabe mit einem grauen Icon gekennzeichnet.
Wenn eine Bearbeitung stattgefunden hat, dann wird dieses Icon durch eine grüne Version

ersetzt.


Bauteilfreigabe aktiv


Bei aktiver Bauteilfreigabe werden neue Bauteilinstanzen nicht automatisch freigegeben. Das graue Icon signalisiert hier, dass das Bauteil angelegt aber nicht manuell bearbeitet wurde und so auch nicht freigegeben ist. Wenn eine manuelle Bearbeitung erfolgte aber die Instanz nicht freigegeben wurde, so wird ein rotes Icon angezeigt.

Das grüne

Icon wird nur dann angezeigt, wenn eine Instanz freigegeben ist. Für eine Freigabe müssen nicht zwangsläufig die Daten verändert werden, es reicht den entsprechenden Button zu klicken.


Bauteil freigeben / Freigabe aufheben


Wenn ein Bauteil manuell freigegeben werden soll, dann kann dies mit dem Freigabe Button, welcher sich in der Dateneingabe rechts neben dem "Löschen" Button befindet getan werden. Über diesen kann die Freigabe auch wieder zurückgenommen werden. Der Status wird wie in der folgenden Tabelle dargestellt angezeigt.


Bauteil freigegeben

Bauteil nicht freigegeben


Freigabe von Subinstanzen

Natürlich kann auch der Freigabestatus von Bauteil-Subinstanzen zusammen geändert werden. Hierzu muss nur das entsprechende Grundbauteil gewählt werden und der entsprechende Freigabestatus verändert werden.

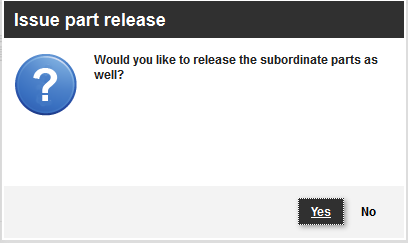

In der Folge öffnet sich ein Dialog, in welchem gewählt werden kann, ob die Subinstanzen der aktuell gewählten Instanz auch freigegeben werden sollen. Wird hier "Ja" gewählt, so ändert sich auch Freigabestatus aller untergeordneter Instanzen.

Hinweis: Wenn eine nicht freigegebene übergeordnete Instanz freigegebene Subinstanzen beinhaltet, so wird diese Weiterhin berücksichtigt, lediglich die Daten dieser Instanz werden nicht mehr berücksichtigt.

3

Toolbar

3. Toolbar

Nähere Informationen finden sich hier.
4

Ausfüllungsgrad

4. Ausfüllungsgrad

Hier wird der BOM-Ausfüllungsgrad der aktuell gewählten System-/Modulinstanz angegeben. Der grüne Teil des Balkens gibt dabei die Ausfüllung in % wieder, der graue Teil den nicht ausgefüllten Bereich.

Die Gesamtzahlt der Bauteile und Befestigungsteile für diese Instanz findet sich unter dem Balken in Klammern. Wobei die Angabe links die Zahl der aktuell ausgefüllten und die Zahl rechts die Gesamtzahl der Bauteile darstellt.
5

Synchronisation mit Bauteilvorlage

5. Synchronisation mit Bauteilvorlage

Dieser Button dient der Synchronisation von Stücklisten- und Stücklistenbauteilen mit entsprechend definierten Vorlagen. Damit können auch bei einer Änderung in der Vorlage bereits erstellte Stückliste einfach angepasst werden, ohne dabei manuell entsprechende Bauteile ändern zu müssen.
Das Icon zur Synchronisierung wird nur angezeigt, wenn sowohl die Funktion aktiviert ist, als auch entsprechende Bauteilvorlagen vorhanden sind.

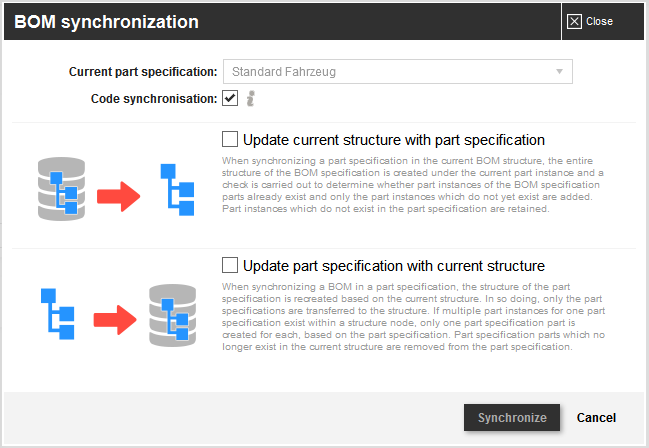

Nach einem Klick auf das Icon öffnet sich der folgende Dialog:



Aktuelle Bauteilvorlage


Hier kann ausgewählt werden, welche Stücklistenvorlage für die Synchronisation verwendet werden soll, insofern mehrere vorhanden sind.


Code-Synchronisation


Ist diese Option aktiv, so werden die Bauteile sowohl auf Basis der Bauteilvorlage, als auch auf Basis des Bauteilcodes innerhalb der Stückliste synchronisiert.


Aktuelle Struktur mit Bauteilvorlage aktualisieren


Wird diese Auswahl getroffen, so wird die Stückliste mit der Bauteilvorlage synchronisiert und es werden innerhalb der Stückliste nicht vorhandene Bauteile automatisch erstellt und hinzugefügt.
In der Stückliste vorhandene Bauteile, welche nicht in der Bauteilvorlage sind, werden beibehalten.


Bauteilvorlage mit aktueller Struktur aktualisieren


Wird diese Auswahl getroffen, so wird die Bauteilvorlage mit der Stückliste synchronisiert und es werden innerhalb der Bauteilvorlage nicht vorhandene Bauteile automatisch erstellt.
Sind auf einer Ebene der Stückliste mehrere Bauteile auf Basis der gleichen Vorgabe vorhanden, so wird jeweils nur eine dieser Bauteilvorgaben in die Bauteilvorlage übernommen.

Beide Synchronisationsfunktionen können zusammen Verwendung finden. Mehr Informationen zu Bauteilvorlagen finden sie hier.

Hinweis: Diese Funktion muss explizit in der GOBENCH IQ Konfiguration aktiviert werden, außerdem müssen entsprechende Bauteilvorlagen definiert worden sein. Bitte setzen Sie sich für genauere Informationen mit INDEC in Verbindung.
6

Eingabefunktionen

6. Eingabefunktionen

Die Eingabefunktionen dienen dem Verwalten von Bauteilen, die folgenden Funktionen sind verfügbar:


Bauteilkatalog


Der Bauteilkatalog dient dem hinzufügen von Bauteilinstanzen auf Basis von Vordefinierten Bauteilvorlagen. Mehr dazu erfahren Sie hier.


Bauteil kopieren/ verschieben

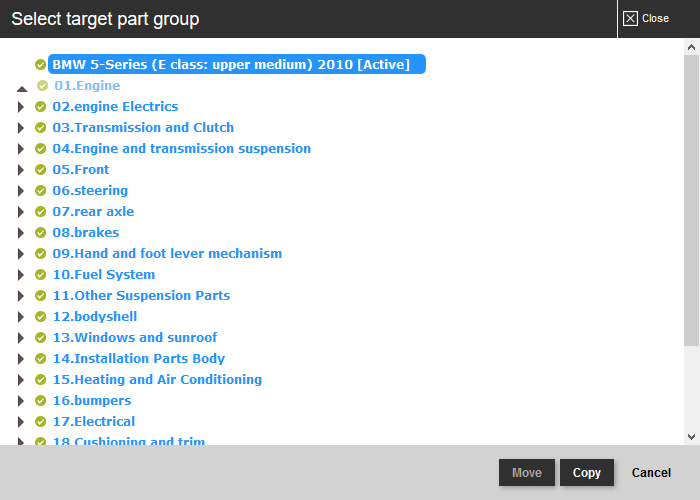

Öffnet einen Dialog zum kopieren oder verschieben der ausgewählten Bauteilgruppe inklusive untergeordneten Bauteilgruppen und Bauteilen.


In dem Dialog kann man den Zielknoten auswählen und die Bauteilgruppe oder das Bauteil dann verschieben oder kopieren.



Steckbrief erstellen


Mit dieser Funktion lässt sich ein Bauteilsteckbrief des ausgewählten Bauteils erstellen. Nähere Informationen zu Bauteilsteckbriefen finden sich hier.


Speichern


Die Speicherung von eingegebenen Daten erfolgt zumeist automatisch, jedoch nur dann, wenn die der Dateneingabe in der aktuellen Session gewechselt oder verlassen wird.
Verweilt man auf der Seite, tätigt Eingaben und verlässt die Dateneingabe durch das Ende der Sitzung oder aber das Schließen des Browserfensters, so werden die Daten nicht gespeichert.
Daher kann eine explizite Speicherung der Daten durch die Betätigung dieses Buttons ausgeführt werden.


Löschen


Der Löschen Button dient dazu eine Bauteilinstanz zu löschen. Hierbei gilt es zu beachten, dass alle Subinstanzen einer Bauteilinstanz mitgelöscht werden, insofern solche vorhanden sind.

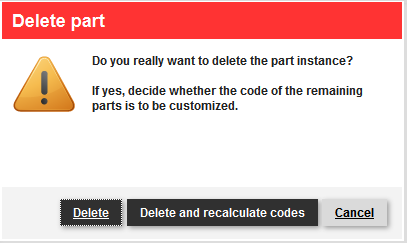

Das Löschen von Instanzen muss explizit bestätigt werden, auch muss hier ausgewählt werden, ob die Codes der einzelnen Bauteile innerhalb der BOM neuberechnet werden müssen. Dies ist dann notwendig, wenn auf das zu löschende Bauteil noch weitere folgen.

7

Grunddaten

7. Grunddaten

Die Grunddaten sind spezielle Bauteilbasisdaten, welche zu jedem Bauteil vorhanden sein sollten.

Hinweis: Die Container in welchen sich die Daten befinden (Grunddaten, Detaildaten) etc. können mit einem Klick auf die Kopfzeile auf- bzw. zugeklappt werden.

Hierzu zählen:


Code


Der Bauteilcode identifiziert ein Bauteil innerhalb einer Stückliste eindeutig und ist deswegen von essentieller Bedeutung. Es gibt keine Bauteile ohne Code.
Hinweis: Der Code wird beim Erstellen automatisch vergeben und muss nicht angepasst werden.


Bauteilvorgabe


Die Bauteilvorgabe dient der Vergleichbarkeit von Bauteilen, in dem ein unter Anderem einheitlicher Name für Bauteile bereitgestellt wird.


Name


Der Name eines Bauteils, dient dazu Bauteile von anderen abzugrenzen und evtl. bestimmte Details zu vermerken. Innerhalb der Baumstruktur in der Dateneingabe ist dieser als Zusatzbezeichnung hinter der Bauteilvorgabe zu sehen. Auch an vielen anderen Stellen im System wird so verfahren.


Anzahl


Die Anzahl des Vorhandenseins des jeweiligen Bauteils im spezifischen Kontext.
8

Detaildaten

8. Detaildaten
Detaildaten sind spezielle Bauteildaten, welche nicht von INDEC definiert werden somit spezifisch auf das Produkt zugeschnitten werden können. Die verfügbaren Datenfelder innerhalb der Detaildaten basieren auf der jeweiligen Stückliste, bzw. der Bauteilvorgabe.

Hinweis: Zusätzliche Datencontainer können, bei Bedarf, zur BOM Dateneingabe hinzugefügt werden. Bitte setzen Sie sich für genauere Informationen mit INDEC in Verbindung.
9

Bilder und Dokumente

9. Bilder und Dokumente

Wie auch zu normalen System-/Modulinstanzen können zu jeder Bauteilinstanz beliebig viele Bilder und Dokumente hinzugefügt werden. Über die Container ist es möglich diese für die Bauteilinstanz zu verwalten.

Die Container für Bilder und Dokumente werden für gewöhnlich unter den anderen angezeigt, sollte jedoch genügend Platz auf der horizontalen Achse vorhanden sein (ab etwa 1900 Pixel Breite des Browserfensters), so werden diese neben den anderen Containern dargestellt.


Dokumente



Dokumente können über den bekannten Datei-Upload-Manager hochgeladen und hinzugefügt werden. Wurde eine Datei hinzugefügt, so kann diese über das kleine Mülltonnen Icon wieder entfernt werden.


Bilder


Bilder können wie Dokumente hochgeladen werden, jedoch bestehen hier noch weitere Möglichkeiten der Bildverwaltung.
Über den Button "Bearbeiten" können zum einen bestehende Bilder der Instanz entfernt und mit einem Kommentar versehen werden zum anderen aber auch Bilder aus anderen Quellen geladen werden.


Über Edit gelangt man zunächst zur Übersicht der aktuellen Bilder, wählt man dann "Bilder aus Ablage laden", so kann man auch Bilder Systeminstanz auswählen und der Persönlichen Ablage auswählen und nutzen.

Bei vorhandenen Bildern kann man außerdem durch Klicken auf den entsprechenden Button bekannte Funktionen wie das Bildvermessungstool benutzen:
10

Ansichtsoptionen

10. Ansichtsoptionen

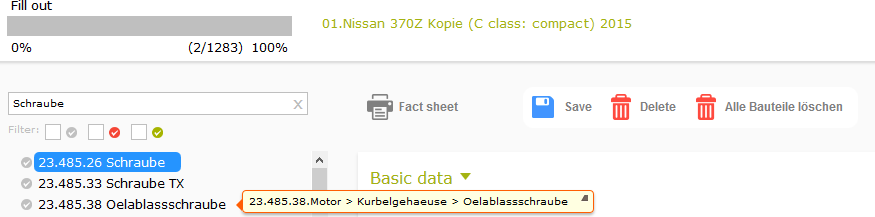

Mithilfe der Filter in den Ansichtsoptionen kann die Auswahl an Bauteilen in der aktuellen Auswahl eingeschränkt werde. Hierzu steht eine Volltextsuche zur Verfügung, welche funktional identisch mit der Volltextsuche in den anderen Ansichten der BOM ist. Um darüber hinaus möglichst effizient die Freigabe von Bauteilen zu prüfen, kann hier auch auf die Verschiedenen Freigabeoptionen gefiltert werden.

Hinweis: Beide Filterfunktionen können miteinander kombiniert werden.



Löschfunktion


Die Löschfunktion "Alle Bauteile Löschen" dient dazu alle Bauteile, welche auf Basis einer Suche gefunden wurden aus der entsprechenden BOM zu entfernen. Gerade bei vielen Instanzen kann dies den Löschprozess deutlich verkürzen.

Hinweis: Das Löschen kann nicht rückgängig gemacht werden, daher sollte hier mit Vorsicht verfahren werden. Nach dem Klick auf "Alle Bauteile löschen" ist darüber hinaus noch eine weitere Bestätigung erforderlich.

11

Auswahllisteneintrag hinzufügen

11. Auswahllisteneintrag hinzufügen

Durch klicken auf diesen Button kann man einen neuen Auswahllisteneintrag hinzufügen. Das aktuelle Auswahllistencontrol wird dazu mit folgendem Control ersetzt:
Hier kann ein neuer Eintrag benannt und hinzugefügt werden oder durch einen Klick auf abbrechen wieder das Auswahllistencontrol wieder hergestellt werden.
12

EHPV Konzept

12. EHPV Konzept

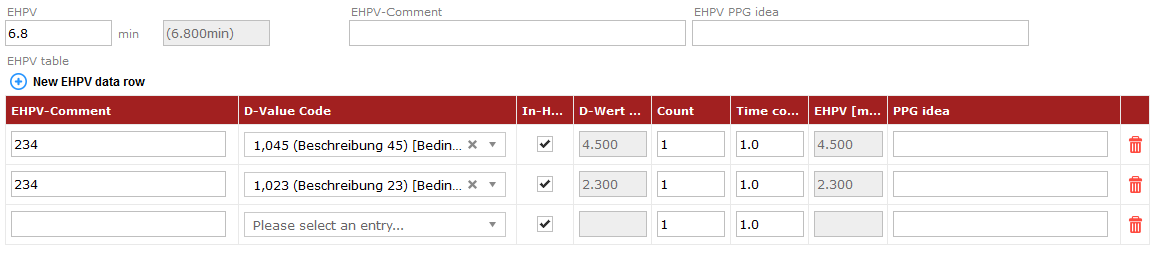

Es ist auch möglich, für BOM Einträge eigene EHPV-Tabellen anzulegen, um zum Beispiel eine Addition der Zeiten über Bauteilgruppen zu ermöglichen.

Die Tabellenspalten sowie zusätzliche Datenfelder aus diesem Beispiel können frei konfiguriert werden.

Hinweis: Zur Aktivierung und individuellen Konfiguration dieser Funktion kontaktieren sie bitte INDEC.

In der Datentabelle können neue Datenzeilen hinzugefügt() und entfernt () werden. Außerdem können einzelne Werte wie in anderen Dateneingaben modifiziert werden.
